يقدم موقع بوابة نتائج الامتحانات مذكرة الحاسب لطلاب الصف الثالث الثانوي الصناعي لعام 2024 وذلك في جميع تخصصات الثانوي الصناعي وهم (البحرية، الزخرفة، الكهربية، والتبريد والتكييف، الخشبية، الإلكترونيات، المعمار، المعدنية، الغزل والنسيج) للمساعدة في المذاكرة والمراجعه قبل البَدْء في أداء الامتحانات مذكرة حاسب الي لعام 2024
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 _aooe_11](https://i.servimg.com/u/f73/19/25/27/21/_aooe_11.jpg)
مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات
من الأمور الهامة التي تساعد الطلاب قبل البدء في موسم الامتحانات هي الاستعانة بالمذكرات الدراسية التي تساعد في تجميع كافة المواد الدراسية وتقدم الاسئلة الهامة والامتحانات السابقة لمساعد الطالب في مذاكرة المادة والمراجعة وحل أكبر قدر من الأسئلة.
محتويات مذكرة الحاسب الالي للصف الثالث الثانوي الصناعي 2024
تحتوي المذكرة على كل ما يهم الطالب من حيث المنهج بشكل شامل والأسئلة وقسم خاص بالمراجعه ومايلي:
س1 : (أ) ارسم المضلع Polygon بمعرفة طول أحد أضلاعه .
ثم دون الخطوات بكراسة الإجابة ؟
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Untit108](https://i.servimg.com/u/f73/19/25/27/21/untit108.png)
ويمكن استخدام ابسط الطرق لرسم المضلع :
1) من شريط الرسم Draw يتم اختيار العنصر
2) ادخل عدد أضلاع المضلع (6) أضلاع
3) يتم إدخال ((e للدلالة على التعامل مع الأضلاع
4) يتم إدخال النقطة الأولى0.0
5) يتم ادخال النقطة الثانيه 50.0
(ب) ثم اذكر الطرق المختلفة لرسم المضلع ؟
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Image10](https://i.servimg.com/u/f73/19/25/27/21/image10.png)
1) رسم المضلع بمعرفة طول أحد أضلاعه
2) رسم المضلع بمعرفة مركز الدائرة الوهمية ونصف قطرها بحيث يلامس رؤوس المضلع الدائرة الوهمية
3) رسم المضلع بمعرفة مركز الدائرة الوهمية ونصف قطرها بحيث تكون أضلاع المضلع مماسة للدائرة الوهمية
س2 : ارسم الأشكال الموضحة بالشكل رقم (1) . ثم قم بتجميع الوحدات كما بالشكل (2) ؟
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Image_10](https://i.servimg.com/u/f73/19/25/27/21/image_10.png)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Image_11](https://i.servimg.com/u/f73/19/25/27/21/image_11.png)
1) ارسم الأشكال المراد ربطها ( دمجها معا)
2) قم بتحريك العناصر الرسومية حسب المطلوب
3) قم باختيار الأيقونة المعبرة عن الدمج و ذلك من خلال قائمة DASHBOARD و نلاحظ ظهور الأمر (Union) أسفل الشاشة (الشاشة التفاعلية)
4) قم باختيار العناصر عند ظهور الأمر في الشاشة التفاعلية
5) عند اختيار العناصر تتحول كلها إلى عنصر واحد
س3 : رسم العناصر كما هي ثم قم بتقسيمها إلى ثلاث أجزاء ؟
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Image_12](https://i.servimg.com/u/f73/19/25/27/21/image_12.png)
1) من شريط القوائم نختار Format و منها نختار point Style
2) تظهر نافذة بعنوان Point Style تحتوى على نمط العلامات
3) يتم اختيار النمط فيظهر حسب اختيار النقطة
الخطوات التي تتم عند تقسيم الخطوط :
1) من شريط القوائم نختار Draw تظهر قائمة نختار منها Point ثم نختار Divide التقسيم
2) يطلب اختيار العنصر المراد تقسيمه ثم يتم النقر على العنصر
3) يطلب عدد الأجزاء المراد تقسيمها نكتب مثلا 3
4) تظهر العناصر كما هو مطلوب

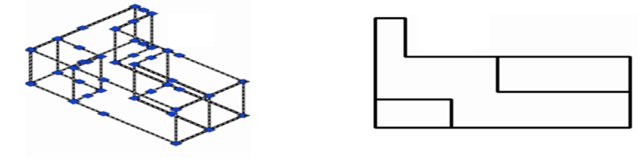

س4: قم برسم الشكل رقم ( 1 ) ثم قم بتحويل الشكل من ثنائي الابعاد الى رسم ثلاثي الابعاد كما بالشكل ( 2 )
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Image_13](https://i.servimg.com/u/f73/19/25/27/21/image_13.png)
تحويل رسم ثنائي الأبعاد إلى رسم ثلاثي الأبعاد :
لتحويل رسم ثنائي الأبعاد إلى رسم ثلاثي الأبعاد يمكن تغير خصائصه .كما يمكن تغير سمك الخطوط ومعاينة الصور الثلاثية الابعاد :
1) افتح برنامج الأوتوكاد
2) قم برسم العنصر الرسومى المطلوب
3) من شريط القوائم نختار View و منها نختار 3D Views وعند النقر عليها بالماوس تظهر قائمة نختار منها SW Isometrics
4) يتحول الرسم من ثنائي الأبعاد إلى ثلاثي الأبعاد
5) قم بتحديد العنصر الرسومى وبالضغط ( (R.Click على الشكل تظهر نافذة نختار منها properties))
6) نكتب مثلا (200) أمام خانة Thickness ثم نضغط على مفتاح الإدخال فيظهر الرسم ثلاثي الأبعاد
س5 : انقل الشكل الذي أمامك على جهاز الحاسب. ثم دون الخطوات بكراسة الإجابة؟
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Image_14](https://i.servimg.com/u/f73/19/25/27/21/image_14.png)
الخطوات المطلوبة :
1) ارسم العناصر المراد تكرارها الموضحة بالخطوط الزرقاء
2) قم بتنشيط الأمر (Offset)
3) بمجرد تنشيط الأمر يسأل عن المسافة (distance ) بين العنصر الأصلي و المراد التكرار نكتب
Specify offset distance or [Through] <10.0000>:2
4) ثم يسأل عن العنصر المراد تكراره ، قم بالنقر عليه ليتحول إلى خطوط منقط
Select object to offset or 5) يسأل عن الاتجاه (Side ) من الداخل أو الخارج حدد بالماوس داخل الشكل أو خارجه Specify point on Side to offset
6) اضغط على Esc لإنهاء الأمر
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_13](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_13.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_14](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_14.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_15](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_15.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_20](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_20.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_12](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_12.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_22](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_22.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_21](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_21.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_10](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_10.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_11](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_11.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_18](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_18.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_23](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_23.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_19](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_19.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_17](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_17.jpg)
![مذكرة حاسب آلي للصف الثالث الثانوي الصناعي لجميع التخصصات لعام 2024 Aa_yo_16](https://i.servimg.com/u/f95/19/48/52/11/aa_yo_16.jpg)
